型号：DEX-450 （新）

工作行程：400*500*100mm

大速度：1200mm/sec

重复精度：±0.02mm

传动方式：松下伺服电机/精密研磨丝杆

工作方式：喷射点胶（自然固化）

上料：人工上下料

工作电压：AC220V/50-60HZ/3.0KW

工作环境：温度10～40℃/湿度20～90% no condensation

计算机：工控机，液晶显示器，键盘鼠标

运行系统：Windows 7

气压要求：0.5-0.7Mpa，0.2m³/h

外型尺寸：780*1170*1570mm（不包括屏幕部分和三色灯）

机器性能：

1.设备XY采用直线电机，整体提高运行速度和精度

2.产品通过流水线输送顶升、测高、点胶、胶路检测等；

3.点胶工艺采用热熔喷阀，点胶精度高、效率高；

4.非接触式喷射点胶，提高点胶一致性，减少材料浪费，提升产能和良品率

5.可任意搭载 1 套（气动式喷射阀、压电阀、螺杆阀、撞针阀）支持双阀模式扩展

6.自动恒温系统，确保涂料胶水的流动性一致(选件)

7.配备大理石平台，稳定性强

8.配备 CCD 视觉定位系统与自动视觉抽检系统

9.适用流体点胶,例如: UV 胶、热熔胶，AB 胶、EPOXY(黑胶)、白胶、EMI 导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂等

10.适合对象:手机、蓝牙耳机、摄像头模组、平板电脑、墨水夹、PC板、LCD、LED、智能锁、智能音箱、连接器、继电器、散热器、半导体等电子业、或与SMT设备连线快速点/涂胶、时钟、玩具行业、医疗器材等需液体产品.

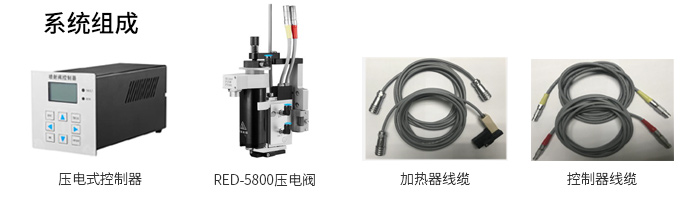

热熔压电喷射阀简介

特点

1.非接触式喷射点胶、高精密点胶。2.稳定的胶点直径小至 0.2mm。

3.持续工作频率高达 500Hz，瞬时工作频率。4.高可达到 800Hz。

5.适用流体粘度范围广，0 至 200,000 Cps。6.精致的模块化设计。

7.清洗方便快捷。8.现场快速更换零部件，提高产线效率。9.快速的上端校正方式，消除了传统调试喷嘴的方法

工作原理

当压电阀体里的压电叠堆在电压切换下产生机械形变，利用杠杆原理驱动撞针上下形成活塞运动，撞针在活塞运动时撞击喷嘴，从而使流体喷出。

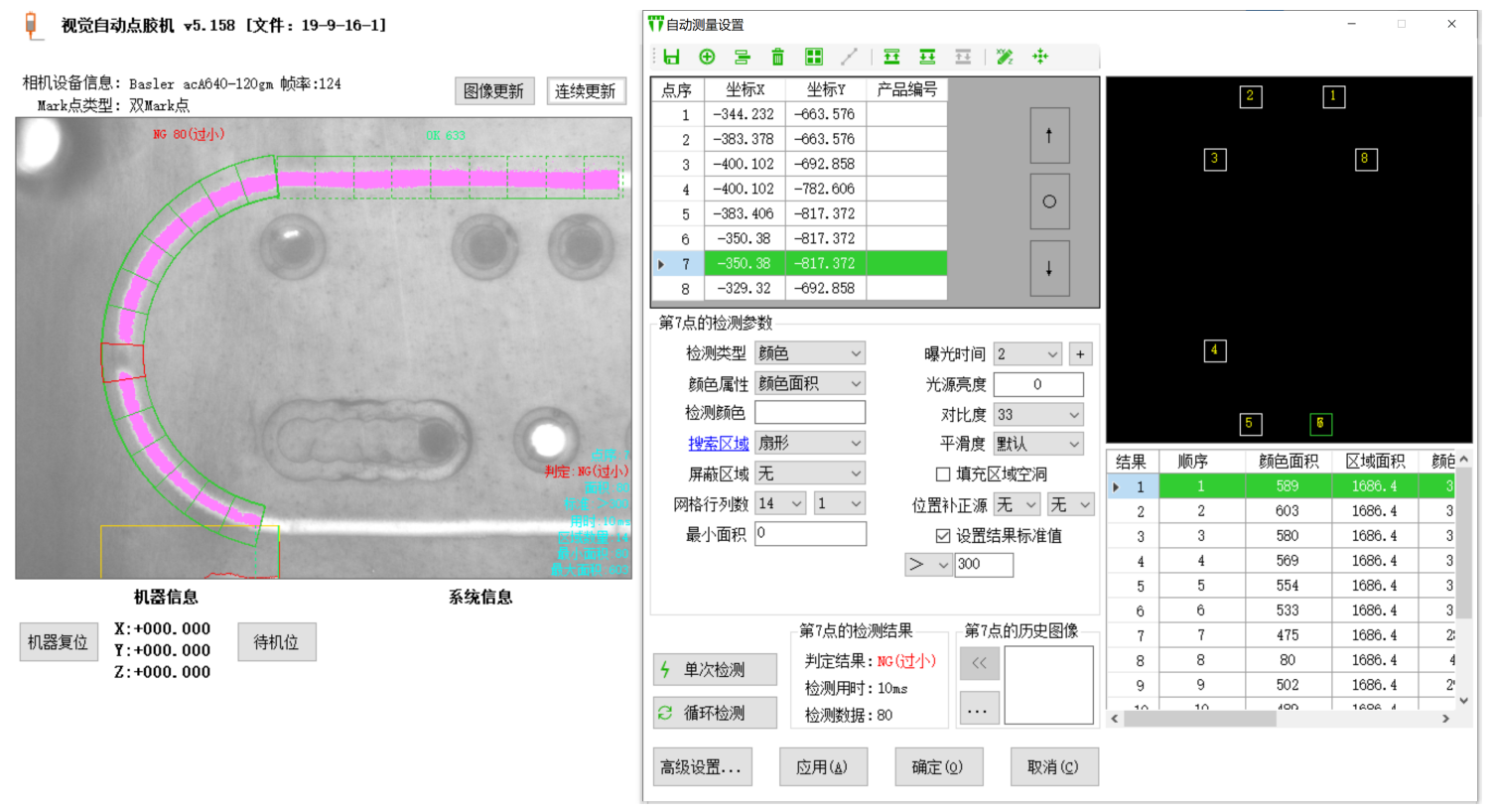

视觉自动点胶机视觉检测胶量功能

特点：

1.可以检测点状、线状、弧状的胶条。
2.可以检测无胶、少胶、多胶、断胶。
3.检测位置自动修正，在产品发生偏移的情况下仍然可以通过视觉补偿来保证测量位置的准确性。
4.可以在同一个检测位置检测多个对象。
5.检测不通过时可以报警提示，并可显示不合格的胶体位置。
6.检测透明的胶水时，胶水必须含荧光剂，并且要用紫光光源。否则视觉无法检测。

原理：

1.通过检测胶水的颜色来计算胶水的面积尺寸是否在设定范围内，因此要求胶水颜色和产品颜色有明显的对比区分，区别不明显时需要使用彩色相机。
2.细分颜色面积的每个区域，指定区域内少胶或无胶时判断为断胶。
